MP3398A уменьшить ток подсветки

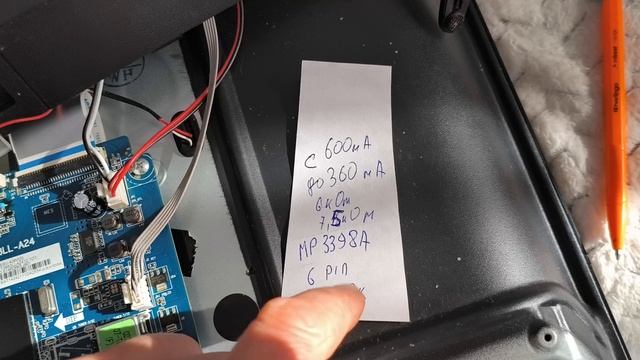

Для уменьшения тока подсветки на микросхеме MP3398A необходимо увеличить сопротивление резистора, подключенного к выводу ISET *(для корпусов SOIC16 и TSSOP16-EP это 6-й вывод, для SOIC20 — 8-й)*. Ток подсветки обратно пропорционален номиналу этого резистора: чем больше сопротивление, тем меньше ток. ### Рекомендации по доработке - Обычно для заметного снижения тока сопротивление увеличивают примерно **в 2–3 раза**. Например, если установлен резистор 15 кОм, его можно заменить на 47 кОм. В некоторых случаях используют параллельное соединение резисторов для получения нужного номинала. - После замены обязательно проверьте температуру светодиодов и яркость подсветки, чтобы убедиться, что результат вас устраивает и нет перегрева или недостаточной яркости{{{1|https://remtv-secret.ru/mp3398a-kak-ogranichit-tok-podsvetki/|false|MP3398A как ограничить ток подсветки | Секреты телемастера}}}{{{2|http://televid-sib.ru/index.php?topic=55248.0|false|Ограничение тока подсветки.}}}{{{3|https://yandex.ru/video/preview/1703160148256845312|false|Уменьшение тока LED драйвера Mp3398a. в телевизоре Manta 32lhs89t}}}. ### Пример ﹥ В одном из случаев вместо 15 кОм поставили 47 кОм — это позволило существенно снизить ток и нагрев светодиодов подсветки{{{1|https://remtv-secret.ru/mp3398a-kak-ogranichit-tok-podsvetki/|false|MP3398A как ограничить ток подсветки | Секреты телемастера}}}. ﹥ ⚠️ *Все работы выполняйте с соблюдением техники безопасности, при отключённом питании и с использованием инструментов с изоляцией. Неправильная замена резистора может привести к выходу из строя подсветки или всей платы.*
